قابلیت خنک سازی برج خنک کننده
همانطور که مستحضر هستید اساس و پایه کارکرد بیشتر انواع برپایه انتقال گرمای نهان تبخیر از آب به هوا و در نتیجه ایجاد رطوبت در هوا می باشد. به این مدل از انواع خنک کن صنعتی برج خنک کننده مرطوب (برج خنک کننده مدارباز) گفته می شود. دلیل اصلی نام گذاری این تجهیز با نام برج خنک کننده تر یا مرطوب ایجاد نمودن رطوبت زیاد در هوا (رطوبت 100 درصد) و به عبارتی تبدیل نمودن هوای خشک ورودی به هوای اشباع در خروجی کولینگ تاور می باشد.
برج خنک کننده مرطوب چگونه سبب کاهش دمای آب می شود؟
کولینگ تاور مدارباز یا مرطوب در اصل با ایجاد یک تماس مستقیم (در سطوح خنک کننده) بین آب و هوا سبب تبخیر مقدار اندکی از جریان آب (تقریبا 1 درصد) می گردد و گرمای مورد نیاز جهت تبخیر این میزان آب توسط جریان اصلی آب تامین شده و سبب خنک تر شدن دمای آب جریان اصلی (99 درصد باقی مانده) می گردد.
همانطور که انتظار می رود ، در این مدل برج خنک کن تر انتقال گرما و جرم به صورت همزمان اتفاق می افتد. انتقال حرارت و انرژی گرمایی از طرف جریان آب به جریان هوا صورت می پذیرد و در این انتقال انرژی به واسطه ورود بخارات آب به هوا نوعی انتقال جرم هم صورت می پذیرد. در واقع در یک جمله خلاصه برج خنک کننده ساختمانی با انتقال همزمان حرارت و جرم سبب خنک تر شدن آب در طی یک فرآیند باز می گردد. به همین دلیل این مدل خنک کننده را برج خنک کننده مدارباز نیز می نامیم.
رعایت یک نکته مهم: در برج خنک کننده مرطوب به واسطه تبخیر بخشی از جریان آب و هدر رفتن آن ، لازم است به منظور جبران این تبخیر و هدررفت مقدار معینی آب جبرانی به جریان آب در گردش اضافه شود. به همین دلیل این مدل برج های خنک کن بیشتر برای مناطقی مورد کاربرد قرار می گیرد که در تامین این میزان آب جبرانی مشکلی نداشته باشد.
در بسیاری از محیط های صنعتی از آب برای خنک کردن دستگاه ها و تجهیزاتی که با تولید گرما مواجه هستند (مانند چگالنده ها ، مبدل های گرمایی ، توربین در نیروگاه ها و چیلر در تهویه مطبوع) استفاده می شود .این سیال پس از خنک نمودن ، بازیابی و به محیط صنعتی برای استفاده مجدد برگشت داده می شود. انجام این عمل با سرد کردن آب گرم در برج خنک کننده مرطوب از طریق تماس با جریانی از هوای اشباع نشده حاصل می شود که منجر به تبخیر درصدی از آب و انتقال گرمای محسوس و همچنین گرمای نهان تبخیر از آب به هوا و در نتیجه خنک شدن آب (در شرایط ادیاباتیک) می شود.
روند خنک سازی در برج خنک کننده مرطوب به این شکل صورت می گیرد که جریان آب با درجه حرارتی بالا (آب گرم) پس از ورود و عبور از قسمت پکینگها یا سطوح خنک کننده در تماس با جریان هوای تازه محیط بیرون قرار گرفته و خنک شده و در قسمت تشتک یا مخزن ذخیره آب خنک انباشته می شود( جریان هوای ورودی به برج خنک کن می تواند هوای طبیعی وارد شده از طریق لوورها باشد یا جریان هوای القایی ایجاد شده توسط فن یا پروانه باشد)
در چرخه گردش سیالات در برج خنک کننده مرطوب آب حاوی گرما در معرض تماس مستقیم جریان هوا قرار می گیرد و در تماس قرار گرفتن آب و هوا ، به دو دلیل دمای آب شروع به کاهش می نماید.
- 1) انتقال گرمای مستقیم از آب به هوای بیرون به دلیل اختلاف دمای آب گرم ورودی و هوای خشک محیط بیرون (گرمای محسوس)
- 2) انتقال گرمای غیر مستقیم به دلیل تبخیر بخشی از جریان آب و در نتیجه صرف شدن گرمای آب برای تامین انرژی لازم جهت تبخیر (گرمای نهان تبخیر)
پارامترهای تاثیرگذار بر عملکرد بهتر برج خنک کننده مرطوب
- پاشش اسپری و پودری جریان آب در خروجی افشانک ها یا نازل (آب پخش کن)
- عدم رسوب پذیری تجهیزات داخلی به مرور زمان در اثر تبخیر دائمی جریان آب در بخشهایی مثل نازل، پکینگ، آب پخش کن
- چرخش روان پروانه برج خنک کننده و بالانس بودن همزمان استاتیکی و دینامیکی فن
کاربرد برج خنک کننده مرطوب
برج خنک کننده مرطوب که به عنوان یکی از پرکاربردترین منابع سرمایشی و خنک سازی آب محسوب می شود به عنوان یک مولفه مهم در بسیاری از فرآیندهای صنعتی و تجاری مورد استفاده قرار می گیرد. در واقع در بیان کاربرد برج خنک کننده مرطوب می توان به دو مورد اساسی اشاره نمود.
برج خنک کننده چیلر: خنک کردن مدار کندانسور چیلر
برج خنک کننده صنعتی: خنک کردن آب در حال گردش در صنعت همانند پالایشگاه نفت ، پتروشیمی ، ذوب و نورد فلزات در کوره های القایی و نیروگاه های هسته ای
مزایای برج خنک کننده مرطوب
- صرفه اقتصادی مناسب در مقایسه با انواع کولینگ تاور مداربسته و هیبریدی
- عدم اسیب رسانی به محیط زیست به لحاظ ایجاد آلاینده های زیست تخریب پذیر
- راندمان بسیار بالا به دلیل ایجاد سطح تبادل حرارت مستقیم بین آب و هوا
- سبک تر بودن و قابلیت جابجایی در انواع برج خنک کننده فایبرگلاس
- کاهش دمای آب سرد خروجی تا نزدیکی دمای مرطوب محیط
- مدت زمان تولید بسیار کم تر برج خنک کننده مرطوب نسبت به انواع هیبریدی و خشک
- هزینه پایین تعمیر و نگهداری به دلیل پایین بودن قیمت تجهیزات جانبی نسبت به برج خنک کننده خشک و هیبریدی
- قابلیت تعمیر و نگهداری آسان

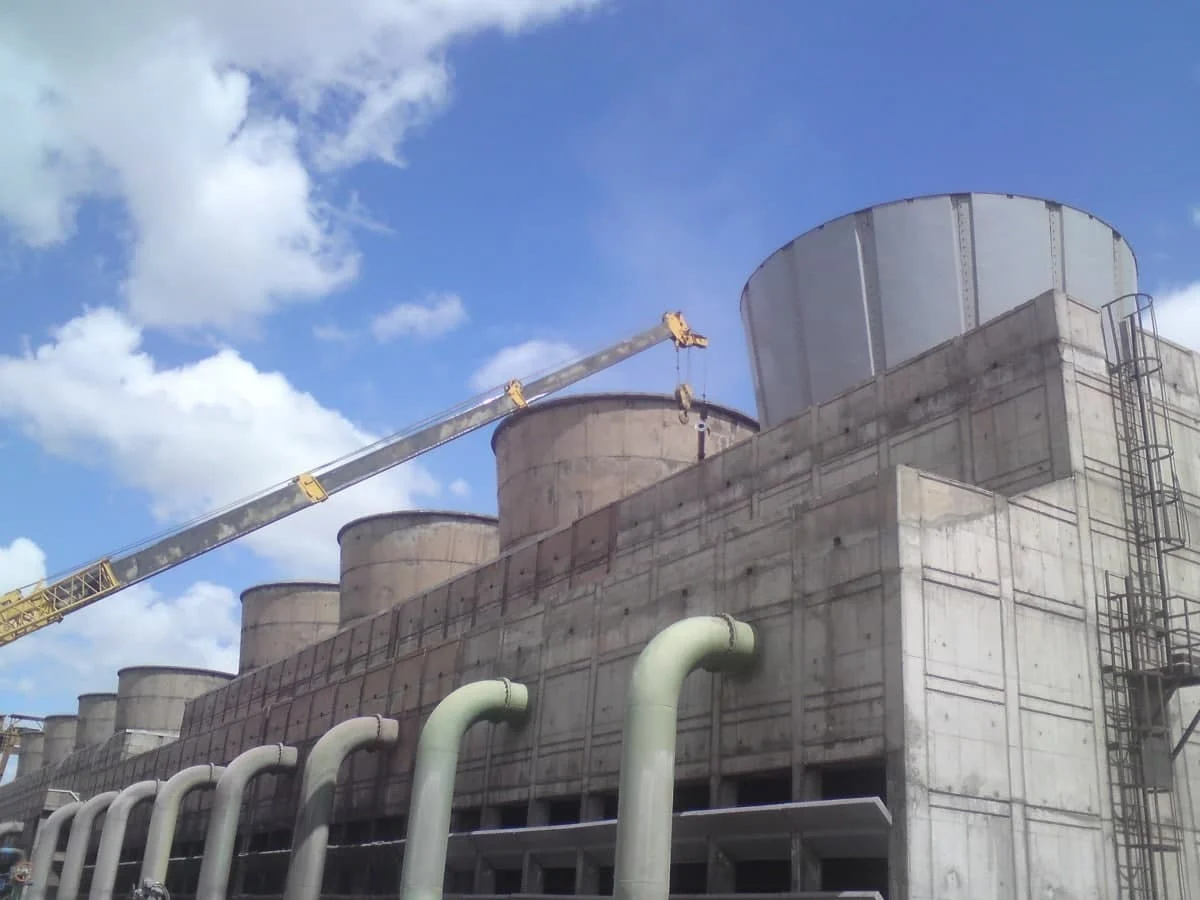

- قابلیت مونتاژ در محل و در ابعاد بسیار بزرگ
- ایجاد قابلیت مونتاژ و تولید به صورت چندسلولی و در نتیجه کنترل مصرف انرژی
روند سیر تکاملی در برج خنک کننده مرطوب
در ابتدا نگاهی به سیر روندی برج خنک کننده مرطوب می اندازیم .
استفاده از برج خنک کننده با جریان طبیعی در اروپا و در کشور آلمان شروع شد. احداث برج خنک کننده جریان مخالف در ابتدا با چوب بود و در طی گذر زمان با چوب و فلز به ساخت آن مبادرت گردید. در نوع جدید برج خنک کننده مرطوب با بتن مسلح درست می شود . شکل فیزیکی این نوع برج خنک کننده نیز تغییراتی را پشت سر گذاشت .
نخست به صورت استوانه احداث می گردید و بعدها به حالت دو مخطروط قطع خورده روی هم بنا می شد. شکل جدید آن هیپربولیک است که به برج خنک کننده مرطوب استحکام خوبی می دهد و با جریان طبیعی هوا در عبور از پوسته برج سازگاری بهتری دارد. طرح نو این برج مصالح کمتری نیاز دارد چون به حجم کمتری نیاز دارد.
انواع برج خنک کننده مرطوب
- برج خنک کننده مرطوب جریان مخالف
- برج خنک کننده مرطوب جریان متقاطع
- برج خنک کننده مرطوب مکعبی
- برج خنک کننده مرطوب مخروطی
1-1) برج خنک کننده مرطوب جریان مخالف
چنانچه در برج خنک کننده مرطوب پاشش آب تحت یک جریان مخالف (غیرهمسو) با جریان هوا صورت پذیرد ، خنک کن از نوع کانترفلو یا جریان مخالف(Counter Flow Cooling tower) می باشد. عموماً از قسمت پایین و از هر چهار طرف دارای ورودی جریان هوای خشک به داخل می باشد. برج خنک کننده مرطوب جریان مخالف به دلیل مکش هوا و تماس هوا با آب در لایه های مختلف پکینگ مدیا بسیار راندمان بالایی دارد. عملا این مدل از خنک کننده های صنعتی برای محیط هایی با رطوبت نسبی پایین و متوسط پیشنهاد می شود .
برج خنک کننده جریان مخالف قالباً در مناطق خشک و با رطوبت نسبی پایین مورد کاربرد قرار می گیرد. این تجهیز در مناطق خشک راندمان بسیار بالاتری نسبت به انواع دیگر کولینگ تاور خواهد داشت. در مناطق خشک و گرمسیری به دلیل اختلاف زیاد بین دمای خشک و دمای مرطوب محیط ، جریان آب در مراحل مختلف (لایه های پکینگ) با کاهش دما روبرو می شود و در هر لایه از پکینگ یا سطوح خنک کن میزان معینی کاهش دما خواهد داشت. به عبارتی دیگر در یک برج خنک کن مرطوب جریان مخالف جریان آب در فاکتور ارتفاع (HTU) و تعداد لایه های زیاد سطوح خنک کننده در تماس با جریان هوا قرار می گیرد و به صورت پلکانی دچار کاهش دما می شود.
1-2) برج خنک کننده مرطوب جریان متقاطع
اگر در برج خنک کننده مکش هوا از دو طرف صورت پذیرد و جریان هوای خشک و خنک ورودی کراس(عمود) بر جریان ریزشی آب باشد این تجهیز از نوع کراس فلو یا جریان متقاطع (Cross Flow Cooling Tower) قلمداد می شود. عمدتاً از دو طرف دارای ورودی هوا (لوور)می باشد. این نوع از خنک کننده مدارباز عموما در تمامی لایه های پکینگ یا سطوح تبادل حرارت به صورت یکنواخت در تماس با هوای خشک ورودی قرار می گیرد.
