تقسیم‌بندی شیرهای کشویی از نظر مکانیزم عملکرد

شیرها، تجهیزات مکانیکی هستند که فشار و جریان را در یک سیستم یا فرآیند کنترل می کنند. شیرها یکی از مهمترین تجهیزات سیستم های لوله کشی می باشند که انواع مختلفی داشته و هرکدام کاربردها و مزایای خاص خود را دارند.همچنین میتوانید انواع شیر کشویی را از ما تهییه بفرمایید.

انواع شیرآلات صنعتی براساس عملکرد

صنعت آب را به انواع زیر می توان تقسیم:

  • شیرهای قطع و وصل
  • شیرهای تنظیم کننده
  • شیرهای ایمنی
  • شیرهای خود عملگر

شیرهای قطع و وصل

همانطور که از نام این شیرآلات مشخص می باشد وظیفه این شیرها قطع و وصل جریان در سیستم های تاسیساتی و پایپینگ می باشد. مزیت اصلی شیرهای قطع و وصل ایجاد حداقل افت فشاردر سیستم است.
شیرهای قطع و وصل مورد استفاده در صنعت آب عبارتند از:

  • شیرهای کشویی
  • شیرهای پروانه ای
  • شیرهای توپی
  • پلاگ ولو

برای آگاهی از آخرین لیست قیمت و خرید اتواع شیر آلات صنعتی می توانید با شماره تماس 09122805383 در ارتباط باشید.

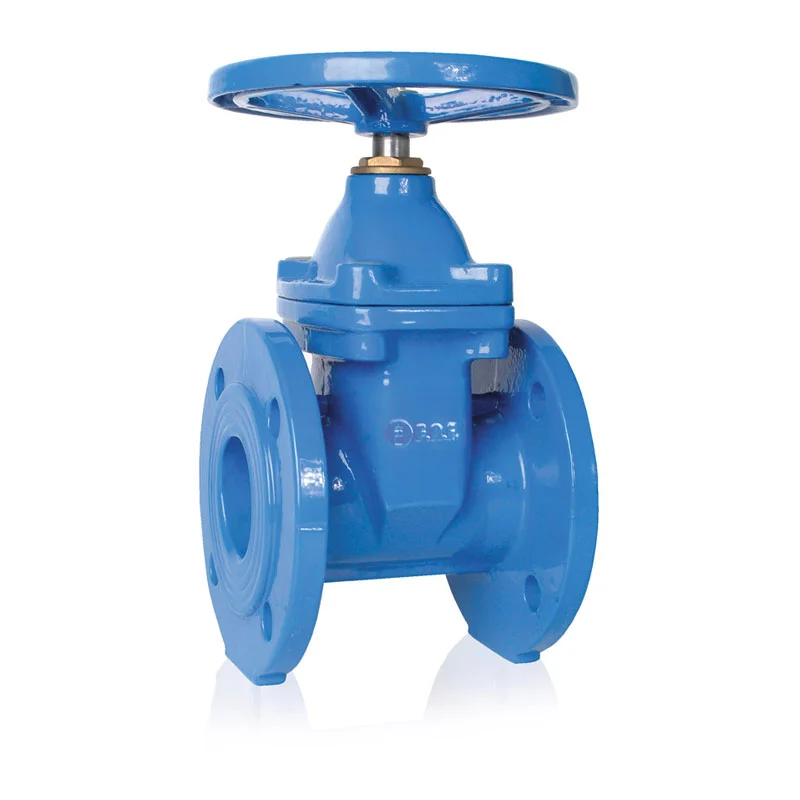

شیرهای کشویی

این شیر بیش تر در محل هایی به کار می رود که جریان سیال به طور کامل باز و بسته می شود. از خواص این شیر، کم بودن افت فشار در طول آن است، لذا در سر راه لوله های طویل معمولا از این شیر استفاده می نمایند.
در این نوع شیرها معمولا اتصال شیر و لوله به وسیله فلنج و پیچ و مهره بوده و برای جلوگیری از نشتی بین فلنج شیر و لوله، واشرآب بندی استفاده می شود.

شیرهای پروانه ای

شیرهای پروانه ای در زمره شیرهای قطع و وصل محسوب می شوند که قسمت محرک آنها از یک دیسک مدور که دارای حرکت دورانی 90 درجه هستند تشکیل یافته است. در صورتی که شیر کاملا باز باشد این دیسک موازی جریان در خط لوله قرار می گیرد و حداکثر جریان عبوری را ممکن می سازد.
توجه: البته در صنایع دیگر انواع جدیدی از این شیرها ارائه شده که تا حدودی قابلیت کنترل نیز دارند.

مزایای شیرهای پروانه ای

  • آسانی کاربرد
  • نداشتن قطعات لغزنده و کشویی
  • افت فشار کم تر نسبت به شیرهای کشویی
  • قابلیت کنترل
  • ارزانی و سبک بودن وزن نسبت به سایر شیرهای قطع و وصل

انواع شیرهای پروانه ای

شیرهای پروانه ای از نظر فرم بدنه به دو صورت زیر تقسیم بندی می شوند که هر کدا م مزایای مربوط به خود را دارند:

  • شیر پروانه ای ویفری (بدون فلنج)
  • شیر پروانه ای فلنج دار

شیرهای توپی

این شیرها از نوع شیرهای گردان هستند که در آنها دیسک کروی با چرخش 90 درجه باعث قطع و وصل جریان شده و دارای مزایای زیر می باشند:

  • شیرهای توپی به واسطه هم قطر بودن با خط لوله و مستقیم بودن جریان در خط، افت فشار بسیار اندکی تولید می کنند.
  • جریان در داخل شیرتوپی کاملا مستقیم است
  • این شیرها ویژگی آب بندی خوبی دارند.

شیرهای تنظیم کننده

شیرهای کنترل در حالت کلی باید دارای ویژگی های زیر باشند:

  • عدم وجود قطعات لق در داخل شیر تا از ارتعاش در حالت های کنترل جلوگیری شود.
  • مقطع عبوری که با میزان باز کردن شیر تناسب داشته باشد

انواع شیرهای تنظیم کننده

شیرهای سوزنی

شیرهای سوزنی برای کنترل جریان و همچنین برای مسدود کردن جریان استفاده می شوند. طراحی شیرهای سوزنی و نحوه حرکت مجرابند و دور و نزدیک شدن آن از نشیمنگاه، باعث به حداقل رسیدن سایش نشیمنگاه در زمان باز و بسته شدن شیر می شود و جریان یکنواختی را در اطراف نشیمنگاه به وجود می آورد.
ضعف عمده شیرهای سوزنی عدم دسترسی به قطعات داخل شیر است و برای هرگونه تغییرات و یا خارج کردن اجسام خارجی که ممکن است در داخل شیر گیر کرده باشد باید تمام شیر از خط لوله خارج شود و چون مکانیزم داخل شیر نسبتا پیچیده بوده و دسترسی به آن مستلزم باز کردن تمام قطعات شیر است. نگهداری این شیرها نیز دارای مشکلاتی می باشد.

شیر خود عملگر

شیرهای خود عملگر به شیرهایی گفته می شود که برای کار کردن نیاز به اعمال نیروی خارجی ندارند و بصورت اتوماتیک عمل می کنند. شیر یکطرفه را می توان نمونه ای از شیرهای خود عملگر نامید.

شیرهای یک طرفه

شیرهای یک طرفه در حالت کلی برای جلو گیری از جریان های برگشتی (معکوس) به کار برده می شوند. شیر خودکار، شیر اتوماتیکی است که هنگامی که جریان سیال داخل لوله رو به جلو باشد، باز و زمانی که جریان سیال برمی گردد، بسته می شود. شیرهای یکطرفه دارای یک ورودی و یک خروجی برای جریان می باشند و از آنجایی که این شیرها اجازه می دهند جریان فقط به یک سمت حرکت کند به این شیرها، شیر یکطرفه هم می گویند.
این مدل از شیرآلات، بصورت خودکار و براساس رفتار جریان داخل لوله واکنش نشان داده و نیازی به اعمال نیروی خارجی ندارند به همین علت به آن ها شیرهای خود عملگر نیز می گویند.

شیرهای ایمنی

از انواع شیرهای ایمنی می توان به شیرهای کنترل فشار و شیر اطمینان اشاره نمود.

شیر اطمینان (PSV)

یک شیر اطمینان، شیری است که توسط یک فنر بسته شده و با رسیدن فشار پشت شیر به یک فشار استاتیکی مشخص عمل می کند و به سرعت باز می شود. در شیر اطمینان به محض اینکه فشار عملکردی به فشار نقطه تنظیم برسد، شیر سریعا عمل می کند و تا هنگامی که فشار عملکردی به پایین تر از فشار تنظیمی نرسد، این شیر باز خواهد ماند.
