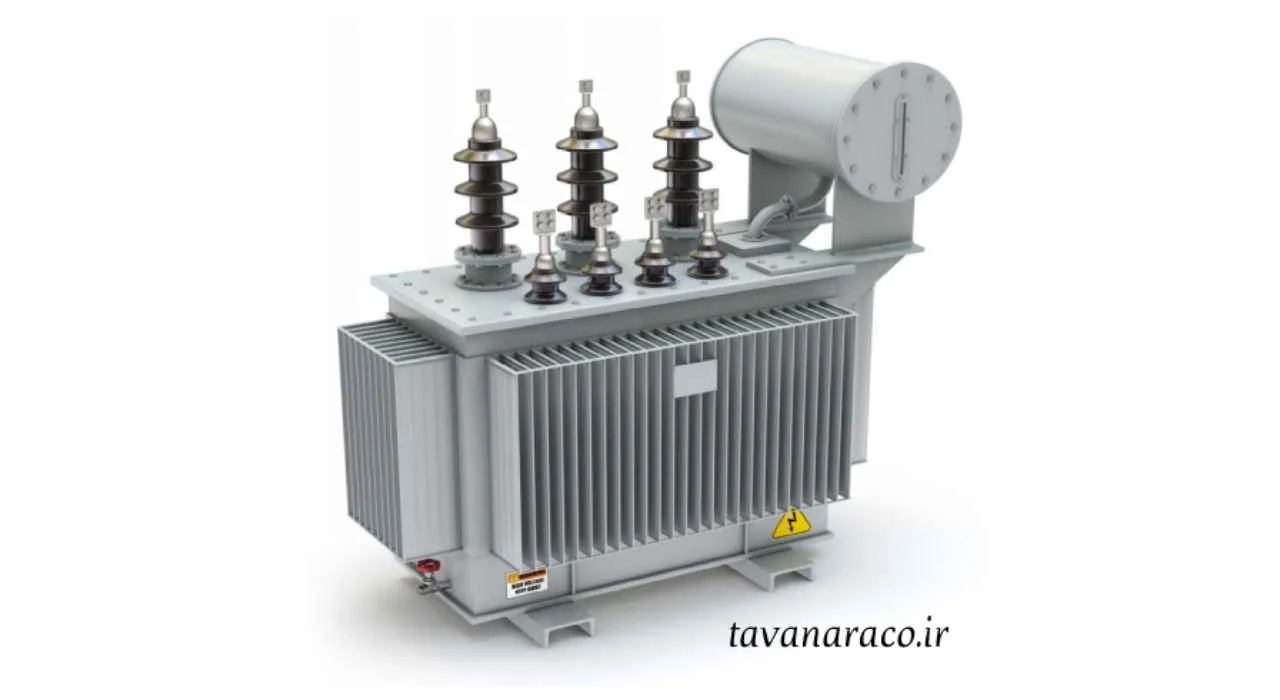

ویژگی های ترانس برق صنعتی

ترانس های برق صنعتی از اجزای کلیدی سیستم های انتقال و توزیع برق هستند که در صنایع مختلف کاربرد دارند. این دستگاه ها نقش اساسی در افزایش و کاهش ولتاژ برق ایفا می کنند تا جریان برق با امنیت و بهره وری بالا به مصرف کننده برسد. شناخت اصول عملکرد اجزای اصلی و کاربردهای این دستگاه ها می تواند به فهم بهتر از نقش آنها در صنعت کمک کند. در ادامه به بررسی دقیق این موارد می پردازیم.

اصول عملکرد ترانس برق صنعتی

ترانسفورماتورها (Transformers) بر اساس قانون القای الکترومغناطیسی فارادی کار می کنند. این دستگاه ها به وسیله دو یا چند سیم پیچ مجزا که در یک هسته مغناطیسی پیچیده شده اند وظیفه تبدیل ولتاژ و جریان را انجام می دهند.

سیم پیچ اولیه به منبع برق متصل است و جریان الکتریکی آن باعث ایجاد میدان مغناطیسی در هسته می شود. این میدان به سیم پیچ های ثانویه منتقل شده و ولتاژ مورد نیاز را تولید می کند. با توجه به تعداد دورهای سیم پیچ ها ولتاژ افزایش یا کاهش می یابد. نکته مهم در عملکرد ترانس این است که ولتاژ بالا باعث کاهش تلفات توان در طول خطوط انتقال می شود اما برای مصرف کننده باید به سطوح پایین تر کاهش یابد.

اجزای اصلی ترانس برق صنعتی

1. هسته مغناطیسی : هسته اغلب از جنس آهن یا آلیاژهای مشابه ساخته شده و وظیفه ایجاد میدان مغناطیسی را دارد. این هسته ها به طور معمول در انواع مختلف (هسته وری هسته ای) طراحی می شوند.
2. سیم پیچ ها : سیم پیچ های اولیه و ثانویه از جنس مس یا آلومینیوم هستند. تعداد دورهای این سیم پیچ ها تعیین کننده نسبت تبدیل ولتاژ است.
3. عایق ها : بین سیم پیچ ها و هسته از مواد عایق استفاده می شود تا از بروز اتصالات کوتاه و جریان های نامطلوب جلوگیری شود.
4. محفظه روغن : روغن های عایق برای خنک سازی و جلوگیری از شکست الکتریکی در ترانس های بزرگ استفاده می شود. این روغن ها وظیفه مهمی در بهبود عملکرد و عمر ترانس دارند.
5. بوشینگ ها : بوشینگ ها رابط های بین هسته و تجهیزات خارجی هستند که جریان الکتریکی را به داخل و خارج از ترانس هدایت می کنند.

انواع ترانس های برق صنعتی

ترانسفورماتورهای صنعتی به دو دسته اصلی تقسیم می شوند :

• ترانسفورماتورهای افزاینده : وظیفه افزایش ولتاژ برای انتقال برق به فواصل دور را دارند. این نوع ترانس در ابتدای خطوط انتقال نصب می شود تا تلفات انرژی را کاهش دهد.
• ترانسفورماتورهای کاهنده : این نوع ترانس ولتاژ را برای مصرف کننده به سطوح پایین تر می رساند. در نزدیکی کارخانه ها یا ساختمان ها نصب می شود تا ولتاژ به سطوح امن و قابل استفاده کاهش یابد.

کاربردهای صنعتی ترانسفورماتورها

ترانس های صنعتی در انواع مختلف صنایع به کار می روند. به عنوان مثال :

• صنعت نفت و گاز : در تأسیسات پالایشگاهی از ترانسفورماتورهای قدرتمند برای تأمین برق مورد نیاز پمپ ها موتورها و سیستم های کنترلی استفاده می شود.
• صنعت خودروسازی : کارخانه های خودروسازی از ترانس های کاهنده برای تأمین برق دستگاه های جوشکاری و تجهیزات اتوماتیک استفاده می کنند.
• صنعت فولاد : در واحدهای ذوب و ریخته گری از ترانسفورماتورهای بزرگ برای تغذیه کوره های القایی استفاده می شود.
• شبکه های توزیع برق : در خطوط انتقال برق شهری و روستایی ترانس های کاهنده و افزاینده برای توزیع انرژی به کار گرفته می شوند.

تکنولوژی های پیشرفته در ترانس برق صنعتی

امروزه با پیشرفت فناوری ترانسفورماتورها به ویژگی های هوشمند مجهز شده اند که امکان مانیتورینگ و کنترل به صورت آنلاین را فراهم می آورند. ترانس های دیجیتال با حسگرهای پیشرفته می توانند اطلاعات دقیق در مورد عملکرد خود ارائه دهند که این ویژگی ها در صنایع حساس مانند صنعت پتروشیمی و مراکز داده بسیار کاربرد دارد.

مزایای استفاده از ترانس برق صنعتی

1. کاهش تلفات انرژی : یکی از مهم ترین مزایای استفاده از ترانسفورماتورها کاهش تلفات انرژی در طول خطوط انتقال است. این امر باعث افزایش کارایی سیستم های انتقال و توزیع برق می شود.
2. افزایش امنیت و ایمنی : با استفاده از ترانسفورماتورهای صنعتی برق با ولتاژ بالا به ولتاژ ایمن تبدیل می شود که خطرات مرتبط با برق گرفتگی و آتش سوزی را کاهش می دهد.
3. افزایش عمر تجهیزات : تجهیزات صنعتی که با ولتاژ مناسب تغذیه می شوند عمر طولانی تری دارند و کمتر در معرض آسیب قرار می گیرند.

جدول مقایسه انواع ترانسفورماتورها

نوع ترانس	کاربرد	ولتاژ ورودی	ولتاژ خروجی
افزاینده	خطوط انتقال	۱۱۰ کیلوولت	۴۰۰ کیلوولت
کاهنده	شبکه توزیع	۴۰۰ کیلوولت	۲۲۰ ولت

تجربه شخصی در خرید و استفاده از ترانس

در یک پروژه صنعتی که به عنوان مشاور در آن حضور داشتم نیاز به ترانسفورماتوری داشتیم که توانایی کاهش ولتاژ ۳۳ کیلوولت به ۱۱ کیلوولت را داشته باشد. پس از بررسی و مشاوره با چندین تأمین کننده مدلی از ترانسفورماتورهای برند ABB را انتخاب کردیم که با استانداردهای IEC ۶۰۰۷۶ مطابقت داشت. تجربه استفاده از این ترانس نشان داد که بهره وری بالای آن نه تنها تلفات انرژی را کاهش داد بلکه هزینه های نگهداری نیز به طور محسوسی کاهش یافت. این موضوع به دلیل استفاده از تکنولوژی نوین عایق بندی و سیستم خنک کاری موثر بود.

این نوع ترانسها به عنوان ترانس برق چاه کشاورزی نیز مورد استفاده قرار میگیرد.

نکات مهم در انتخاب ترانس برق صنعتی

1. ظرفیت توان : باید توان مورد نیاز سیستم با توان خروجی ترانسفورماتور هماهنگ باشد.
2. تلفات بار و بی باری : انتخاب ترانسی با تلفات کم به ویژه در مواقعی که سیستم به طور پیوسته کار می کند از اهمیت ویژه ای برخوردار است.
3. خنک کاری : بسته به محیط نصب ترانسفورماتور سیستم خنک کننده باید به درستی انتخاب شود.

نتیجه گیری

ترانسفورماتورهای برق صنعتی از تجهیزات ضروری برای تأمین برق با کیفیت و ایمن در صنایع مختلف هستند. انتخاب درست این تجهیزات با توجه به نیازهای خاص هر صنعت می تواند بهره وری را افزایش داده و هزینه ها را کاهش دهد.

پرسش و پاسخ

۱. تفاوت ترانسفورماتور افزاینده و کاهنده چیست؟
ترانس افزاینده ولتاژ را برای انتقال برق به مسافت های دور افزایش می دهد در حالی که ترانس کاهنده برای کاهش ولتاژ و استفاده ایمن تر برق به کار می رود.

۲. چگونه می توان تلفات انرژی ترانسفورماتور را کاهش داد؟
استفاده از مواد با کیفیت بالا برای سیم پیچ ها و هسته و همچنین بهینه سازی سیستم خنک کننده می تواند به کاهش تلفات انرژی کمک کند.

۳. آیا ترانس های برق صنعتی قابلیت مانیتورینگ دارند؟
بله ترانس های هوشمند مجهز به حسگرهای پیشرفته قابلیت مانیتورینگ و کنترل به صورت آنلاین را دارند.
